бесперебойник 12В, прототип - готово
В неспешном ритме, закончил ваять прототип бесперебойника на домовую сеть 12В.
Пока ещё не реализовал функционал тока подзарядки на большую АКБ (компенсировать саморазряд). Но это уже задача для второго прототипа.
А ввод с "альтернативки" - уже даже третьего.
В процессе созидания, немного скорректировал элементную базу - воткнул другую Ардуину и датчики делителя напряжения. Вот из этого Алишечного лабаза. Типа, рекомендую.
Получилось так:
Правая релюха заведует источником напряжения на выход (АКБ/сеть), а левая - включает заряд АКБ.
Один делитель меряет напряжение на АКБ, а второй щупает, есть ли сеть.
На макетной плате - обвязка транзистора КТ825Г для зарядки АКБ.
Пока ещё не реализовал функционал тока подзарядки на большую АКБ (компенсировать саморазряд). Но это уже задача для второго прототипа.
А ввод с "альтернативки" - уже даже третьего.
В процессе созидания, немного скорректировал элементную базу - воткнул другую Ардуину и датчики делителя напряжения. Вот из этого Алишечного лабаза. Типа, рекомендую.
Получилось так:
Правая релюха заведует источником напряжения на выход (АКБ/сеть), а левая - включает заряд АКБ.
Один делитель меряет напряжение на АКБ, а второй щупает, есть ли сеть.
На макетной плате - обвязка транзистора КТ825Г для зарядки АКБ.
Немного неказисто, но работает.
Красоту буду наводить во втором прототипе. Там будет наноАрдуина и всё на модулях обозначенного производителя.
Красоту буду наводить во втором прототипе. Там будет наноАрдуина и всё на модулях обозначенного производителя.
Пока же перехожу к переделке освещения на 12В. Про это будет отдельная песня.
Тут такой пласт задач, что за раз не осилить - начиная от коннекторов (на первой фотографии светодиодный модуль через что только не подключен) и заканчивая светильниками, не говоря уже про коммутационные колодки и провода.
Тут такой пласт задач, что за раз не осилить - начиная от коннекторов (на первой фотографии светодиодный модуль через что только не подключен) и заканчивая светильниками, не говоря уже про коммутационные колодки и провода.
13 нояб. 2016 г.
продляю жизнь Хениуму
Уже 6 лет таскаю на боку Xenium x513.
Ещё в Хабаровске покупал.
За время бесчеловечной эксплуатации, умучил защитное стекло и батарею. Через первое стало плохо видно (когда снял, то обнаружил, что клеевой состав надо было поменять, тогда бы и не треснуло), а вторая начала пухнуть и держать в обычном режиме "задолбали вы меня звонками, пока я сам звоню" всего неделю-полторы, против обычного месяца с кепкой.
Поначалу вообще забывал его заряжать, настолько редко это необходимо. 10 раз в год ставить на зарядку - это же ни о чём.
Поборов приступ щедрости, заказал на Алишечке (да продлятся её беспошлинные дни!) АКБ (361 руб.) и стекляшку (371 руб.)
На очереди - клавиатура.
А зачем нужен шпионофон - до сих не представляю.
Ещё в Хабаровске покупал.
За время бесчеловечной эксплуатации, умучил защитное стекло и батарею. Через первое стало плохо видно (когда снял, то обнаружил, что клеевой состав надо было поменять, тогда бы и не треснуло), а вторая начала пухнуть и держать в обычном режиме "задолбали вы меня звонками, пока я сам звоню" всего неделю-полторы, против обычного месяца с кепкой.
Поначалу вообще забывал его заряжать, настолько редко это необходимо. 10 раз в год ставить на зарядку - это же ни о чём.
Поборов приступ щедрости, заказал на Алишечке (да продлятся её беспошлинные дни!) АКБ (361 руб.) и стекляшку (371 руб.)
А зачем нужен шпионофон - до сих не представляю.
28 окт. 2016 г.
25 окт. 2016 г.
13 окт. 2016 г.
Wemos и Autotrol
Вошёл во вкус пришпандоривания Ардуин ко всему подряд.
Seeeduino Lotus, прикрученный ранее к водоочистной башке, понадобился в другом месте, от чего на его место был прилеплен Wemos D1R2 - Ардуина с вий-фием.
По зиме попробую запускать промывку и смотреть её статус через веб-морду.
И расходомер бы прикрутить.
10 окт. 2016 г.
2 окт. 2016 г.
источник питания, начало
В целях диверсификации, надумал соорудить 12В источник бесперебойного питания, да не просто, а с дальним прицелом: на зарядку от солнечных батарей и/или ветряка, а то и вовсе гидры.
В качестве основы - старый дохлый ИБП с живым и мощным трансформатором, к которому добавлен мощный же выпрямитель (конкретно этот на 50А).
В качестве контроллера - Ардуина с обвязкой разной степени самопальности.
Вот, например, делитель напряжения, чтобы не сжечь ввод на Ардуине:
Принцип, закладываемый в устройство, прост: пока ещё дышат местные электросети, берём от них, по максимуму используя альтернативу. Отсыхает на вводе - подъедаем своё, по возможности питаясь от альтернативы.
Напрашиваются 2 АКБ: один - чисто резерв в постоянной готовности, а второй - ходовой, поджираемый и подзаряжаемый от альтернативки.
Ну и параллельно инициировал максимальный перевод дома на 12В, начиная с освещения.
Большинство гаджетов, включая компы, и так от 12 или 5 Вольт питается, а холодильник и от отдельного инвертора можно будет запитать. Про потери в проводниках и на преобразовании, если что, то в курсе.
В качестве основы - старый дохлый ИБП с живым и мощным трансформатором, к которому добавлен мощный же выпрямитель (конкретно этот на 50А).
В качестве контроллера - Ардуина с обвязкой разной степени самопальности.
Вот, например, делитель напряжения, чтобы не сжечь ввод на Ардуине:
Принцип, закладываемый в устройство, прост: пока ещё дышат местные электросети, берём от них, по максимуму используя альтернативу. Отсыхает на вводе - подъедаем своё, по возможности питаясь от альтернативы.
Напрашиваются 2 АКБ: один - чисто резерв в постоянной готовности, а второй - ходовой, поджираемый и подзаряжаемый от альтернативки.
Ну и параллельно инициировал максимальный перевод дома на 12В, начиная с освещения.
Большинство гаджетов, включая компы, и так от 12 или 5 Вольт питается, а холодильник и от отдельного инвертора можно будет запитать. Про потери в проводниках и на преобразовании, если что, то в курсе.
23 сент. 2016 г.
29 авг. 2016 г.
водосток
Отсыпал тут стоянку под машины щебнем с песком.
Немедленно вспомнил, как которую весну подряд организовывал греблю на байдарках и играл в "ручейки" сразу на въезде - там, где протекает паводок с придомового участка.
Неделю ходил-бродил, но таки поборол лень и соорудил водосток.
Бетон замешивал с "Гидростопом", всё по взрослому. Армировано арматурой с сеткой и по краю уголком.
Вывод за забор сделал с прицелом на будущий арык до оврага.
Немедленно вспомнил, как которую весну подряд организовывал греблю на байдарках и играл в "ручейки" сразу на въезде - там, где протекает паводок с придомового участка.
Неделю ходил-бродил, но таки поборол лень и соорудил водосток.
Бетон замешивал с "Гидростопом", всё по взрослому. Армировано арматурой с сеткой и по краю уголком.
Вывод за забор сделал с прицелом на будущий арык до оврага.
23 авг. 2016 г.
16 авг. 2016 г.
9 авг. 2016 г.
2 авг. 2016 г.
лёликтрическа отвёртка
Давным-давно приобрёл электрическую отвёртку Зубр.
Штатные никель-кадмиевые элементы приказали долго жить и я по обыкновению, обратил взор на литий-ионные элементы. Пусть, вольтаж от требуемого отличается на 1В, но вертит вполне исправно.
Повыламывал в нужных местах перегородки и 18650-й влез на место.
А чтобы заряжать, воткнул первый попавшийся под руку контроллер заряда:
В байпас без радиаторов ставить боязно: и без того неслабо греется, поэтому заказал на всякий случай всяких радиаторов, как приедут - приклею на Алсил-5 и перепаяю через контроллер.
22 июн. 2016 г.
лестничка
У того, кто строил этот дом, было МНОГО железа. И часть его была потрачена на лестницу.
К моему сожалению, потрачено железо было на редкость бестолково. Уклон у лестниц, сделан как у приставных.
Но поскольку я задумал обжить окончательно второй этаж, полувертикальная лестница мне не нужна.
Для начала, переделываю первый пролёт.
И вот что начинает получаться:
Подлестничное пространство буду тоже переделывать и зашивать ламинатом.
А на ступени пока пустил ёлку, поскольку в лабазе внезапно закончился кедр.
К моему сожалению, потрачено железо было на редкость бестолково. Уклон у лестниц, сделан как у приставных.
Но поскольку я задумал обжить окончательно второй этаж, полувертикальная лестница мне не нужна.
Для начала, переделываю первый пролёт.
И вот что начинает получаться:
Подлестничное пространство буду тоже переделывать и зашивать ламинатом.
А на ступени пока пустил ёлку, поскольку в лабазе внезапно закончился кедр.
8 июн. 2016 г.
сажальное-поливальное
В этом годе решил опробовать посадку под чёрный укрывной материал, аки "Агроспан".
Не знаю, что в итоге получится, но поливать удобно - вся вода сама в дырдочки скатывается.
Для прочих же поливов, намедни, за три с полтиною сотен рублёв, нахватил толковую поливалку.
Даже затрудняюсь, который режим поливает лучше - всё под свою задачу. Одним лучше поливать вблизи, другим лучше провдоль грядки, третьим - поперёк.
Особо умиляет выключатель On-Off. По удобству - моё почтение.
Ну и сама штанга - это нечто с чем-то.
Всякие прочие ручные поливальные крутилки-нажималки впредь даже забесплатно не возьму.
Не знаю, что в итоге получится, но поливать удобно - вся вода сама в дырдочки скатывается.
Для прочих же поливов, намедни, за три с полтиною сотен рублёв, нахватил толковую поливалку.
Даже затрудняюсь, который режим поливает лучше - всё под свою задачу. Одним лучше поливать вблизи, другим лучше провдоль грядки, третьим - поперёк.
Особо умиляет выключатель On-Off. По удобству - моё почтение.
Ну и сама штанга - это нечто с чем-то.
Всякие прочие ручные поливальные крутилки-нажималки впредь даже забесплатно не возьму.
19 мая 2016 г.
10 мая 2016 г.
28 апр. 2016 г.
9 апр. 2016 г.
3 апр. 2016 г.
не тут то было
Сделал было балансируемый АКБ.
Некоторое время шуриком пожужжал и жужжать перестал - отгорел кетайцкий провод.
Поменял провод у держалок на МГТФ 0.2, опять некоторое время пожужжал и опять-снова перестал.
Разобрал, смотрю - даже держалки плавятся.
Надо всё-таки на пайку сажать и провод потолще - 0.5
Некоторое время шуриком пожужжал и жужжать перестал - отгорел кетайцкий провод.
Поменял провод у держалок на МГТФ 0.2, опять некоторое время пожужжал и опять-снова перестал.
Разобрал, смотрю - даже держалки плавятся.
Надо всё-таки на пайку сажать и провод потолще - 0.5
22 мар. 2016 г.
сбалансированный АКБ для шурика
Дошли руки до второй АКБ от безымянного шурика.
На этот раз сделал по схеме 3S1P, да ещё и в держалках, чтобы не паять к нежным поверхностям провода. Ну и, чтобы отбраковывать утомлённые элементы без лишних затей, конечно.
Оказалось, что три держалки с элементами 18650, вполне органично помещаются в корпусе:

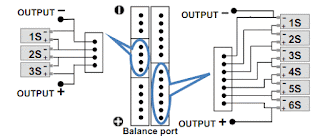

Пока соображал, как и куда припаять балансировочные провода, чуть не набедокурил. Но потом нашёл толковую схему:
По ней и зацепил всё как надо.
Сдаётся мне, что уж эта конструкция, сам шурик надолго переживёт.
Только элементы внутри меняй.
На этот раз сделал по схеме 3S1P, да ещё и в держалках, чтобы не паять к нежным поверхностям провода. Ну и, чтобы отбраковывать утомлённые элементы без лишних затей, конечно.
Оказалось, что три держалки с элементами 18650, вполне органично помещаются в корпусе:
Пока соображал, как и куда припаять балансировочные провода, чуть не набедокурил. Но потом нашёл толковую схему:
По ней и зацепил всё как надо.
Сдаётся мне, что уж эта конструкция, сам шурик надолго переживёт.
Только элементы внутри меняй.
14 февр. 2016 г.
гадский полипропилен
Китайское экономическое чучело в очередной раз приподнесло чудо.
Незаметно лопнула втулка промеж колб водяного фильтра.
Покуда хватился - натекла хорошая лужа. Хорошо, хоть, покуда все дома были.
Перекрыл-разобрал-выкрутил.
Твою ж мать! Где те тоталитарные времена, когда эта деталюшка была бы обязательно из латуни и пережила бы не только сам фильтр, но и весь этот копетализм, который незримо вертит на осях симметрии спрос и предложение.
Ведь убегайся, но даже тряся деньгами ничего толкового не купишь, кроме пластикового одноразового говна (к слову, недавно пытался толковый УЗОшник купить - нет нигде в принципе).
Укоротил, покамест.
Пока ставил обратно, изматерился - в одном из соединений малого диаметра, там где зажим, оказалась внутрях малюсенькая пластиковая заусеница, из-за которой неизменно травило. И ведь стрельнула только сейчас, падлюка.
Опять к вопросу о.
Незаметно лопнула втулка промеж колб водяного фильтра.
Покуда хватился - натекла хорошая лужа. Хорошо, хоть, покуда все дома были.
Перекрыл-разобрал-выкрутил.
Твою ж мать! Где те тоталитарные времена, когда эта деталюшка была бы обязательно из латуни и пережила бы не только сам фильтр, но и весь этот копетализм, который незримо вертит на осях симметрии спрос и предложение.
Ведь убегайся, но даже тряся деньгами ничего толкового не купишь, кроме пластикового одноразового говна (к слову, недавно пытался толковый УЗОшник купить - нет нигде в принципе).
Укоротил, покамест.
Пока ставил обратно, изматерился - в одном из соединений малого диаметра, там где зажим, оказалась внутрях малюсенькая пластиковая заусеница, из-за которой неизменно травило. И ведь стрельнула только сейчас, падлюка.
Опять к вопросу о.
13 февр. 2016 г.
налобный термометр
Где только эту самую температуру не меряют - и во рту и в противоположной стороне организма.
А я тут, заказал, прицепом, с Алибабайки, налобные ребятячьи термометры.
Ну и не прошло и пары недель после прибытия, как настал случай опробовать.
Кажут плюс-минус пол-градуса, но для принятия решения о применении жаропонижающего, вполне годятся. Достаточно 15-ти секунд, в отличие от традиционных градусников.
Выглядит, вот так:
Продублировал привычным термометром = 38,2.
Годная штука.
А я тут, заказал, прицепом, с Алибабайки, налобные ребятячьи термометры.
Ну и не прошло и пары недель после прибытия, как настал случай опробовать.
Кажут плюс-минус пол-градуса, но для принятия решения о применении жаропонижающего, вполне годятся. Достаточно 15-ти секунд, в отличие от традиционных градусников.
Выглядит, вот так:
Продублировал привычным термометром = 38,2.
Годная штука.
11 февр. 2016 г.
18 янв. 2016 г.
замена сгоревшему Logix 740
Начало.
Итак, запустил.
Оптический датчик зацеплен ровно по схеме с сайта производителя.
Код (пока кривой, но работает):
Итак, запустил.
Оптический датчик зацеплен ровно по схеме с сайта производителя.
Код (пока кривой, но работает):
16 янв. 2016 г.
Arduino в народном хозяйстве (взамен Logix 740)
На водоочистной башке Autotrol Performa 268 стоял у меня контроллер Logix 740.
Но, в виду дрянного блока питания (привет кетайцкому экономическомучуду чучелу), скоропостижно гаркнул.
Выдал я его соседу, у которого есть фирмёшка с целым штатом электронщиков - без толку. Ещё и труп девайса потерялся.
Ну и, запускал я это дело вручную долгое время, замыкая контакты по своему разумению.
Но, поскольку дело это нудное, то задумался я о ворачивании взад-назад автоматизации процесса. И продолжительность циклов хотелось бы выдерживать.
А тут как раз дохлые чужие президенты стали цениться дороже нашей нефти - и зарядили мне за контроллер аж 12 700 рублей (сейчас, поди, ещё больше).
Я было крякнул, но приготовился занести сумму в адрес, но тут попался мне номер Linux Format-а со статьёй об Ардуине.
Ну и некоторое время поразмыслив, заказал в Новосибирске, необходимые платы-модули.
Всё про всё - примерно 3 тыщщи рублёв.
За базу взял Seeeduino Lotus - базовый шилд с разъёмами для обвеса из серии Grove:
К нему, из серии Grove решил прикрутить релюшку для запитывания мотора, кнопку для ручного старта, RTC для запуска по календарю, а для отслеживания положения вала, прикупил оптический узкощелевой датчик autonics BS5-2KM (родной я не сумел заставить работать).
Потом ещё в качестве извращения можно ЖК экран прикрутить, но это уже рюшечки - пока главнее обеспечить сам процесс.
Вначале закубатурил, каким образом пины использовать.
Оказалось, что у Гроверных разъёмов, изящно, в параллель, зацеплены сигнальные пины с основной гребёнкой на краю платы - что у цифровых, что у аналоговых портов.
Намедни, собрал макет:
И уткнулся в требуемую продолжительность циклов на самой башке Autortol 268.
Принцип тут такой: мотор крутит вал, кулачки на котором открывают-закрывают регистры на башке, в результате чего вода должным образом туда-сюда внутри бака с наполнителем подаётся.
Ну и в нужном месте, перманганат калия подаётся для регенерации наполнителя, из отдельного бака:
Положение вала при этом, можно по прорезям на валу в левой части оного, определить, для чего оптический датчик и нужен.
Посредством сбора из разных источников, собирается вот такая картинка:
Regeneration Cycles:
• C1 - Backwash
• C2 - Regenerant Draw/Slow Rinse (not used in filter mode)
• C3 - Slow Rinse (not used in filter mode)
• C4 - System Pause (to repressurize tank)
• C5 - Fast rinse cycle 1
• C6 - Backwash cycle 2 (not used in filter mode)
• C7 - Fast Rinse cycle 2 (not used in filter mode)
• C8 - Regenerant refill (not used in filter mode)
В минутах:
С1 = 10
C2/C3 = 50
C5 = 10
C8 = 10..15
С остальными пока непонятка, но тоже 10 минут, наверное, заряжу без затей.
Осталось сваять начинку чипа на языке программирования С.
Продолжение следует.
Но, в виду дрянного блока питания (привет кетайцкому экономическому
Выдал я его соседу, у которого есть фирмёшка с целым штатом электронщиков - без толку. Ещё и труп девайса потерялся.
Ну и, запускал я это дело вручную долгое время, замыкая контакты по своему разумению.
Но, поскольку дело это нудное, то задумался я о ворачивании взад-назад автоматизации процесса. И продолжительность циклов хотелось бы выдерживать.
А тут как раз дохлые чужие президенты стали цениться дороже нашей нефти - и зарядили мне за контроллер аж 12 700 рублей (сейчас, поди, ещё больше).
Я было крякнул, но приготовился занести сумму в адрес, но тут попался мне номер Linux Format-а со статьёй об Ардуине.
Ну и некоторое время поразмыслив, заказал в Новосибирске, необходимые платы-модули.
Всё про всё - примерно 3 тыщщи рублёв.
За базу взял Seeeduino Lotus - базовый шилд с разъёмами для обвеса из серии Grove:
К нему, из серии Grove решил прикрутить релюшку для запитывания мотора, кнопку для ручного старта, RTC для запуска по календарю, а для отслеживания положения вала, прикупил оптический узкощелевой датчик autonics BS5-2KM (родной я не сумел заставить работать).
Потом ещё в качестве извращения можно ЖК экран прикрутить, но это уже рюшечки - пока главнее обеспечить сам процесс.
Вначале закубатурил, каким образом пины использовать.
Оказалось, что у Гроверных разъёмов, изящно, в параллель, зацеплены сигнальные пины с основной гребёнкой на краю платы - что у цифровых, что у аналоговых портов.
Намедни, собрал макет:
И уткнулся в требуемую продолжительность циклов на самой башке Autortol 268.
Принцип тут такой: мотор крутит вал, кулачки на котором открывают-закрывают регистры на башке, в результате чего вода должным образом туда-сюда внутри бака с наполнителем подаётся.
Ну и в нужном месте, перманганат калия подаётся для регенерации наполнителя, из отдельного бака:
Положение вала при этом, можно по прорезям на валу в левой части оного, определить, для чего оптический датчик и нужен.
Посредством сбора из разных источников, собирается вот такая картинка:
Regeneration Cycles:
• C1 - Backwash
• C2 - Regenerant Draw/Slow Rinse (not used in filter mode)
• C3 - Slow Rinse (not used in filter mode)
• C4 - System Pause (to repressurize tank)
• C5 - Fast rinse cycle 1
• C6 - Backwash cycle 2 (not used in filter mode)
• C7 - Fast Rinse cycle 2 (not used in filter mode)
• C8 - Regenerant refill (not used in filter mode)
В минутах:
С1 = 10
C2/C3 = 50
C5 = 10
C8 = 10..15
С остальными пока непонятка, но тоже 10 минут, наверное, заряжу без затей.
Осталось сваять начинку чипа на языке программирования С.
Продолжение следует.
